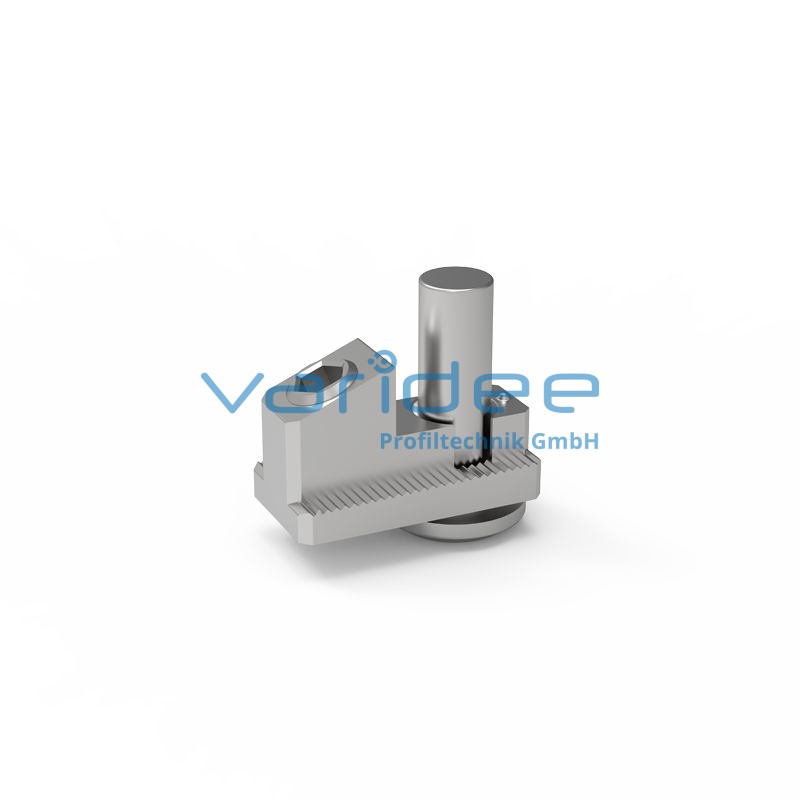

Profilverbinder 8 90°, verzinkt
Bestellnummer: PV8-90-SF-VZ
Bestehend aus:
Profilverbinder 8 90°, verzinkt
Selbstformende Schraube S7x22, verzinkt
Lastaufnahme:
Fmax = 600 N (Verschieben)
Mmax = 80 Nm (Torsion)
Montage:
Mmax = 12 Nm
SW4
m = 24,0 g
Zugeschnittene bzw. individuell bearbeitete Waren sind vom Umtausch und der Warenrückgabe ausgeschlossen.
Der Profilverbinder 8 90°, verzinkt eignet sich zur rechtwinkligen Verbindung von zwei Aluminiumprofilen mit Nutbreite 8 mm. Zur Montage des Verbinders ist keine zusätzliche Bearbeitung notwendig. Die Verbinder-Schraube (S7x22) ist selbstfurchend und wird mit Hilfe einer Handbohrmaschine rechtsdrehend in die Kernbohrung eingedreht. Fixiert wird der Profilverbinder 8 90° mittels einer Spannschraube (SW4, mit Mmax = 12 Nm). Durch Anziehen des Gewindestifts verspannt sich der Verbinder in der Profilnut und wird dauerhaft fest. Diese Art der Befestigung ermöglicht ein einfaches Lösen des Verbinders. Somit ist ein Verschieben von Profilstreben jederzeit möglich.
Achtung: Dieser Verbinder ist ausschließlich für Profilnuten der Ausführung "leicht" geeignet!
Bestellnummer: PV8-90-SF-VZ
Bestehend aus:
Profilverbinder 8 90°, verzinkt
Selbstformende Schraube S7x22, verzinkt
Lastaufnahme:
Fmax = 600 N (Verschieben)
Mmax = 80 Nm (Torsion)
Montage:
Mmax = 12 Nm
SW4
m = 24,0 g
