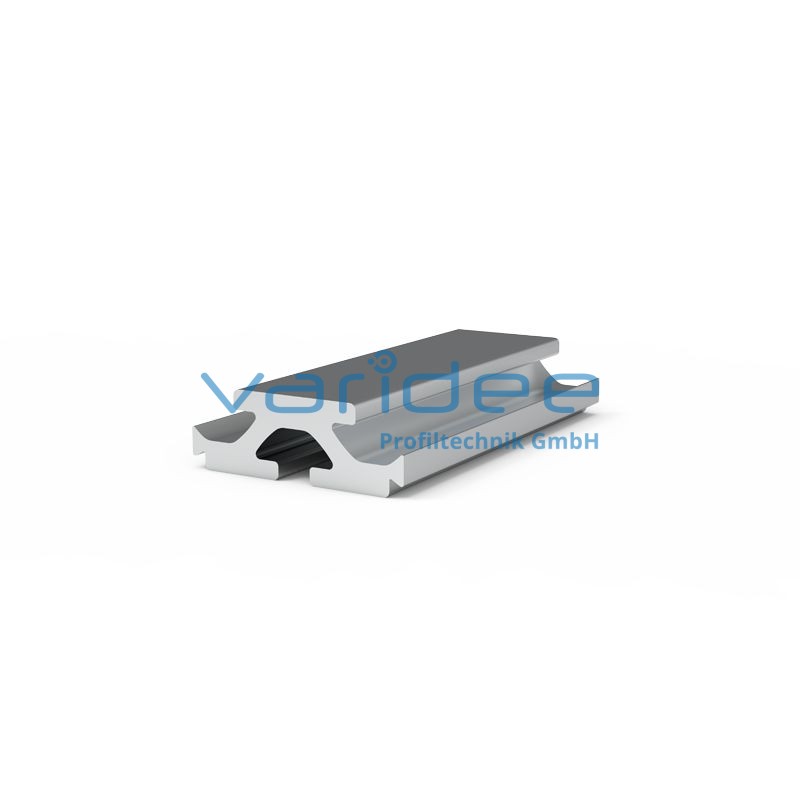

Plattenverbindungsprofil 8 55x20 (Zuschnitt)
Bestellnummer: PVP8-55x20-Z
Sägeschnitt: Typ B
Zuschnitt max.: 6.000 mm
Material: Al, eloxiert
A = 5,71 cm2, m= 1,599 kg/m, Wx = 1,98 cm3, Wy = 4,1 cm3, Ix = 2,12 cm4, Iy = 11,3 cm4, It = 0,77 cm4
Zugeschnittene bzw. individuell bearbeitete Waren sind vom Umtausch und der Warenrückgabe ausgeschlossen.
Das Plattenverbindungsprofil 8 55x20 kann eingesetzt werden, um zusammen mit dem Plattenprofil 8 152x20 durchgängige Nutplatten aufzubauen. Dabei sind die Profilnuten 8 im Rastermaß von 40 mm angeordnet. Die Nutplatten können direkt auf verschiedenste Unterkonstruktionen oder Profilrahmen montiert werden. Zur Befestigung werden Halbrundschrauben M8x16 mit Flansch, verzinkt und Nutensteine 8 St M8, verzinkt empfohlen. Das Plattenverbindungsprofil 8 55x20 kann beidseitig mit dem Plattenprofil 8 152x20 kombiniert werden.
Bestellnummer: PVP8-55x20-Z
Sägeschnitt: Typ B
Zuschnitt max.: 6.000 mm
Material: Al, eloxiert
A = 5,71 cm2, m= 1,599 kg/m, Wx = 1,98 cm3, Wy = 4,1 cm3, Ix = 2,12 cm4, Iy = 11,3 cm4, It = 0,77 cm4
