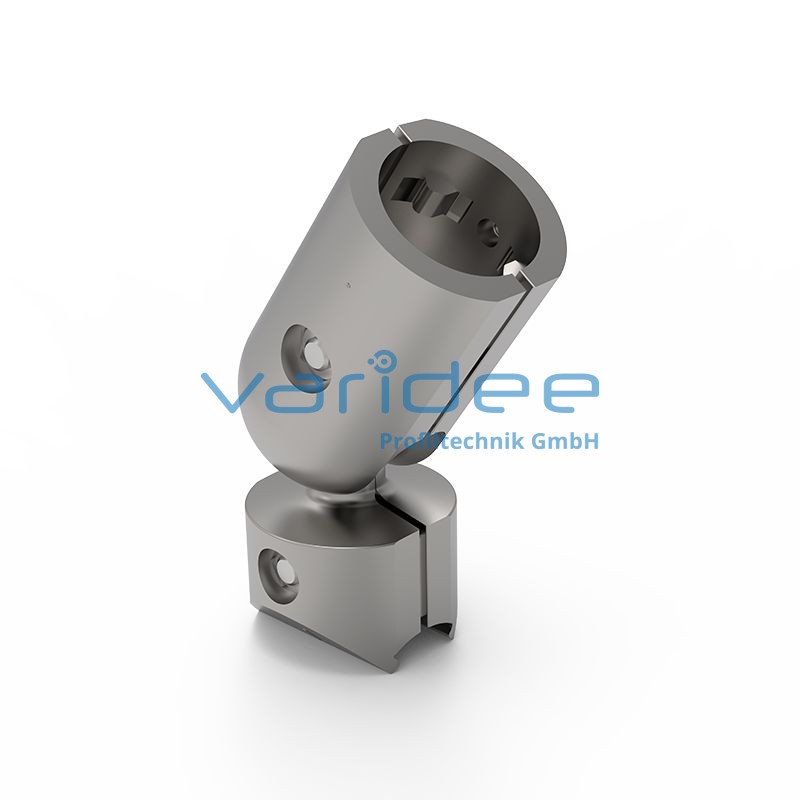

Kugelverbinder D30 Al
KUV-D30-AL
Besteht aus:
2 Verbinderhälften Kugelkopf, GD-Al, blank
2 Verbinderhälften Kugelpfanne, GD-Al, blank
2 Zylinderschrauben DIN 912, M6x28, St, verzinkt
2 Sechskantmuttern DIN 985 (selbstsichernd), St, verzinkt
m = 199.0 g
2 Verbinderhälften Kugelkopf, GD-Al, blank
2 Verbinderhälften Kugelpfanne, GD-Al, blank
2 Zylinderschrauben DIN 912, M6x28, St, verzinkt
2 Sechskantmuttern DIN 985 (selbstsichernd), St, verzinkt
m = 199.0 g
Der Kugelverbinder D30 Al fungiert als Gelenk. Die vorgesehene Eintauchtiefe des Profilrohrs im Verbinder beträgt 25 mm. Die innenliegende Kugel ermöglicht einen stufenlosen Verstellbereich von 180°. Damit können Streben in beliebig räumlicher Anordnung montiert werden. Der montagefertige Kugelverbinder wird als Set geliefert und beinhaltet den zur Befestigung benötigten Montagesatz. Somit ist der Verbinder sofort einsatzbereit. Das Anzugsmoment der Befestigungsschrauben beträgt M = 10 Nm. Die Schraubstellen können bei Bedarf mit zusätzlich bestellbaren Abdeckkappe D30 gewölbt R15, grau verschlossen werden.
