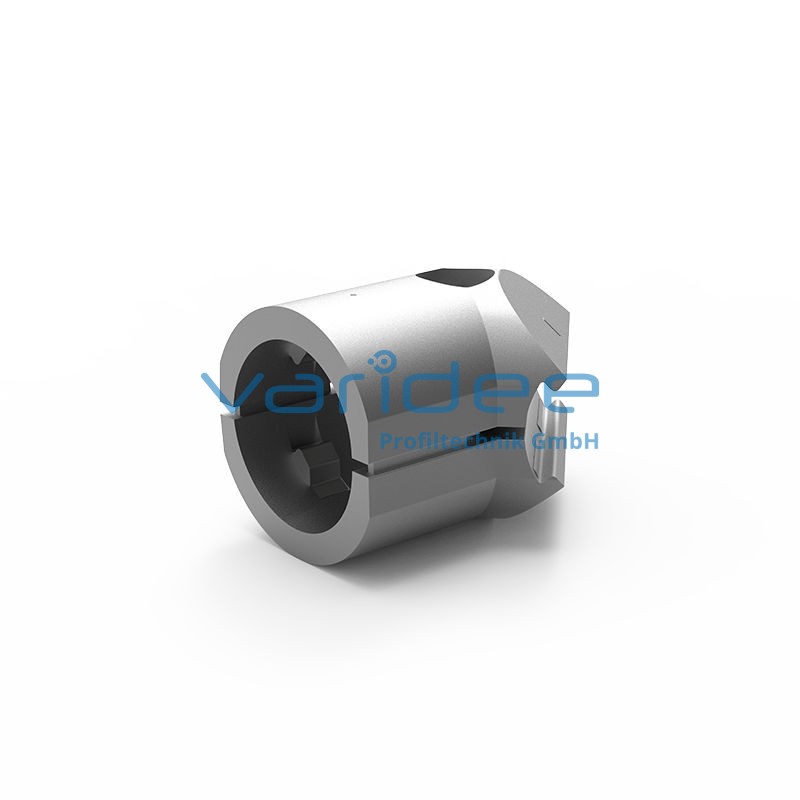

Verbinder D30-45° Al

WV-D30-45-AL
Besteht aus:
2 Verbinderhälften, GD-Al, blank
Zylinderschraube DIN 912, M6x28, St, verzinkt
Sechskantmutter DIN 985 (selbstsichernd), St, verzinkt
m = 95.0 g
Der Verbinder D30-45° Al ermöglicht die einfache Montage von Stützstreben im Winkel von 45°. Zusätzliche Profilstreben zur Aussteifung von Konstruktionen lassen sich mit Hilfe dieses Verbinders schnell und einfach montieren. Die vorgesehene Eintauchtiefe des Profilrohrs im Verbinder beträgt 25 mm. Der vormontierte Verbinder wird von außen mit einer Zylinderschraube M6 gespannt (SW5). Mittels Formschluss an den Profilrohren wird durch das Anziehen der Befestigungsschraube ein dauerfester Halt gewährleistet. Das Anzugsmoment der Befestigungsschraube beträgt M = 10 Nm. Die Schraubstellen können bei Bedarf mit zusätzlich bestellbaren Abdeckkappe D30 gewölbt R15, grau verschlossen werden.
