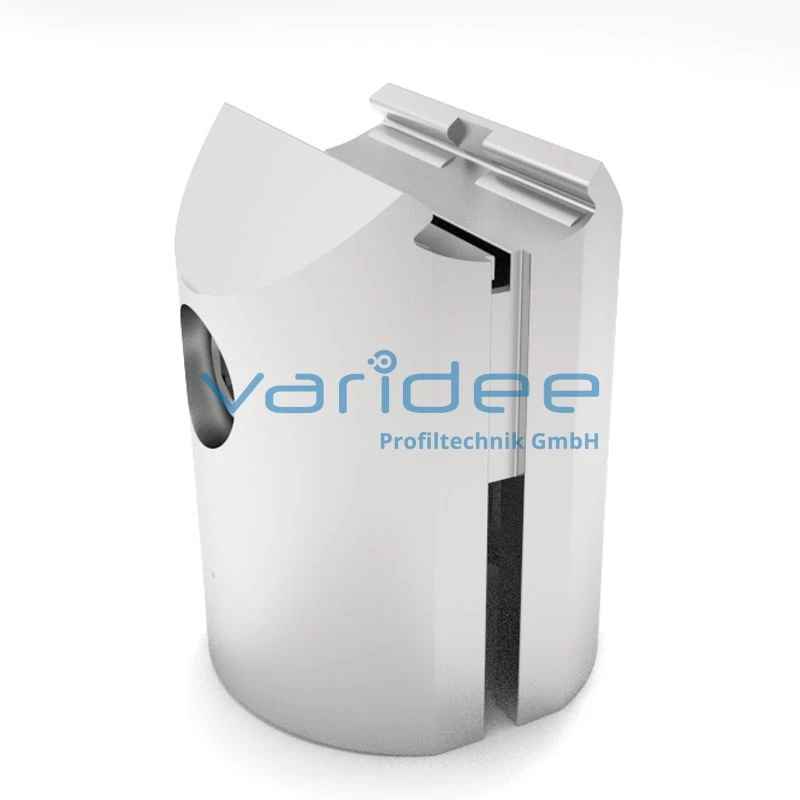

Verbinder D30 Al
Bestellnummer: V-D30-AL
Bestehend aus:
2 Verbinderhälften, GD-Al, blank
Zylinderschraube DIN 912, M6x28, St, verzinkt
Sechskantmutter DIN 985 (selbstsichernd), St, verzinkt
m = 89,5 g
Zugeschnittene bzw. individuell bearbeitete Waren sind vom Umtausch und der Warenrückgabe ausgeschlossen.
Der Verbinder D30 Al eignet sich für rechtwinklige Verbindungen von Profilrohren der Baureihe D30. Der vormontierte Verbinder wird von außen mittels einer Zylinderschraube M6 gespannt (SW5). Mittels Formschluss an den Profilrohren wird durch das Anziehen der Befestigungsschraube ein dauerfester Halt gewährleistet. Das Anzugsmoment der Befestigungsschraube beträgt M = 10 Nm. Die maximale Haltekraft gegen Verschieben beträgt Fz = 500 N. Die vorgesehene Eintauchtiefe der Profilrohre im Verbinder beträgt 20 mm.
Bestellnummer: V-D30-AL
Bestehend aus:
2 Verbinderhälften, GD-Al, blank
Zylinderschraube DIN 912, M6x28, St, verzinkt
Sechskantmutter DIN 985 (selbstsichernd), St, verzinkt
m = 89,5 g
