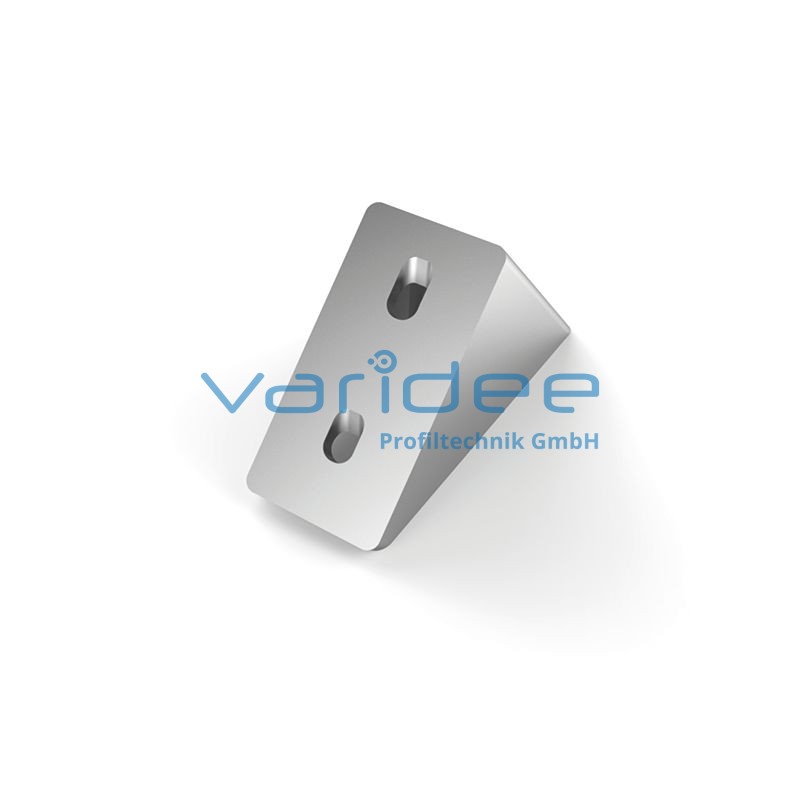

Winkelverbinder 8 40/80-45°, vertikal

Der Winkelverbinder 8 40/80-45°, vertikal eignet sich optimal als Verbindungselement für Stützstreben, die im fixen Winkel von 45° montiert werden, sowie zum Aufbau von kompletten Fachwerken. Versteifungsstreben aus Profil 80x40 (vertikal eingebaut) lassen sich mit Hilfe dieses Verbinders auch nachträglich an Profilrahmen montieren. Weiterhin sind keine Gehrungsschnitte an den Profilen notwendig. Als Befestigungssatz werden 2 Halbrundschrauben M8x20 (stirnseitig), 2 Halbrundschrauben M8x16 (nutseitig) und 2 Nutensteine 8 StM8 empfohlen. Darüber hinaus sind an den Stützstreben aus Profil 8 80x40 jeweils zwei Anschlussbearbeitungen pro Winkelverbinder erforderlich: Gewindebohrung M8x18
Die maximale Belastung gegen Verschieben beträgt: F_max = 2000 N
