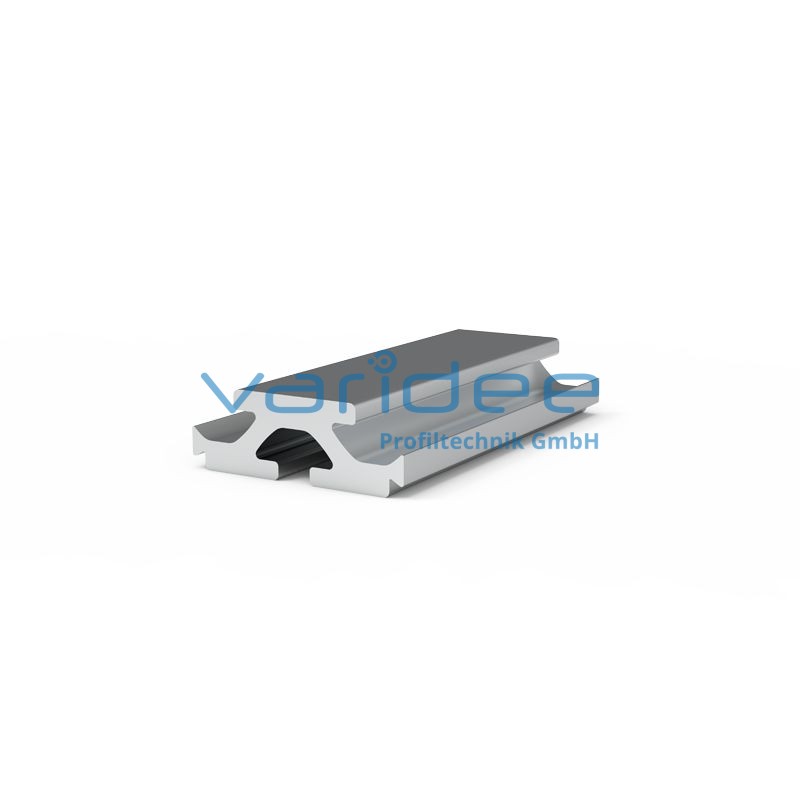

Plattenverbindungsprofil 8 55x20 (6 Meter)
PVP8-55x20-S6
Material: Al
Oberfläche: eloxiert
max. Zugbelastung Nutflanken: 5000 N
A = 5.71 cm2, Wx = 1.98 cm3, Wy = 4.1 cm3, Ix = 2.12 cm4, Iy = 11.3 cm4, It = 0.77 cm4
Länge: 6000 mm
m = 9.594 kg
Oberfläche: eloxiert
max. Zugbelastung Nutflanken: 5000 N
A = 5.71 cm2, Wx = 1.98 cm3, Wy = 4.1 cm3, Ix = 2.12 cm4, Iy = 11.3 cm4, It = 0.77 cm4
Länge: 6000 mm
m = 9.594 kg
Das Plattenverbindungsprofil 8 55x20 kann eingesetzt werden, um zusammen mit dem Plattenprofil 8 152x20 durchgängige Nutplatten aufzubauen. Dabei sind die Profilnuten 8 im Rastermaß von 40 mm angeordnet. Die Nutplatten können direkt auf verschiedenste Unterkonstruktionen oder Profilrahmen montiert werden. Zur Befestigung werden Halbrundschrauben M8x16 mit Flansch, verzinkt und Nutenstein 8 St M8, verzinkt empfohlen. Das Plattenverbindungsprofil 8 55x20 kann beidseitig mit dem Plattenprofil 8 152x20 kombiniert werden.
