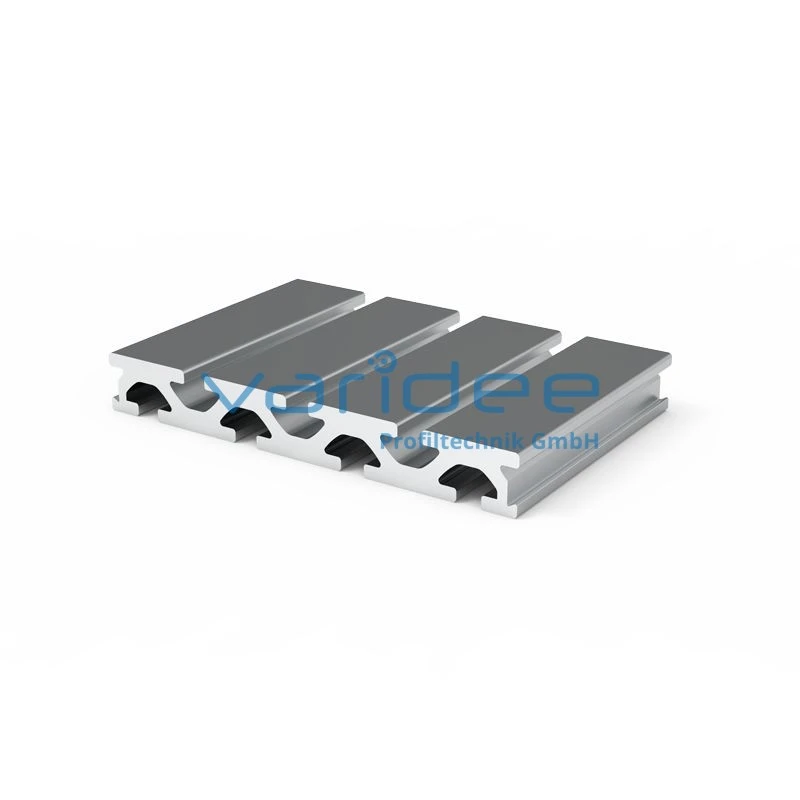

Plattenprofil 8 152x20 (Zuschnitt)
  • Plattenprofil 8 152x20 (Zuschnitt)
  • Plattenprofil 8 152x20 (Zuschnitt)

Plattenprofil 8 152x20 (Zuschnitt)

PP8-152x20-Z
Material: Al
Oberfläche: eloxiert
max. Zugbelastung Nutflanken: 5000 N
A = 18.39 cm2, Wx = 7.2 cm3, Wy = 46.12 cm3, Ix = 7.39 cm4, Iy = 350.5 cm4, It = 2.69 cm4
Zuschnitt max.: 6000 mm
Sägeschnitt Typ C
m = 4.991 kg/m
Das Plattenprofil 8 152x20 kann eingesetzt werden, um durchgängige Nutplatten aufzubauen. Dabei sind die Profilnuten 8 im Rastermaß von 40 mm angeordnet. Die Plattenprofile können direkt auf verschiedenste Unterkonstruktionen oder Profilrahmen montiert werden. Zur Befestigung werden Halbrundschrauben M8x16 mit Flansch, verzinkt und Nutenstein 8 St M8, verzinkt empfohlen. Das Plattenprofil 8 152x20 kann mit dem Plattenverbindungsprofil 8 55x20 kombiniert werden.
